Optical Table / Board
공기스프링형 광학테이블
Vibration-Isolated Optical Table
공기스프링형 광학테이블 Air-Spring Optical Table
공기스프링형 광학테이블은 고정형 광학테이블보다 높은 수준의 진동 절연 성능이 필요한 연구 환경에 적합합니다.
자동 레벨링, 공기스프링 방진 구조, 정밀 가공 상판 및 견고한 지지 프레임을 통해 광학 실험과 정밀 측정을 위한
안정적인 연구 플랫폼을 제공합니다.
외부 프레임은 높은 강성을 갖는 구조로 제작되며, 브래킷을 통해
전체 구조의 흔들림과 진동을 줄였습니다.
광학 실험, 정밀 측정, 머신비전, 센서 및 로봇 연구 등 안정적인 기준면이
필요한 연구 환경에 적합합니다.
높은 강성과 견고한 구조
High Rigidity & Robust Structure
정밀 가공 스테인리스 상판
Precision Stainless Steel Surface
광학테이블 상판은 스테인리스 스틸을 적용한 3층 샌드위치 구조로 제작되며,
정밀 연삭 및 평탄 가공을 통해 균일하고 안정적인 작업면을 제공합니다.
상판에 M6 탭홀이 일정한 간격으로 배열되어 있어
광학 마운트,정밀 스테이지, 카메라, 센서 및 다양한 실험 장비를
원하는 위치에 자유롭게 구성할 수 있습니다.
허니컴 코어 샌드위치 구조
Honeycomb Core Structure
광학 플랫폼 내부에는 허니컴 코어를 적용한 3층 샌드위치 구조를 사용하여
무게 대비 높은 강성과 안정성을 확보하였습니다.
사용 환경과 요구 사양에 따라
용접 강철 허니컴 구조 등의 구성도 선택할 수 있습니다.

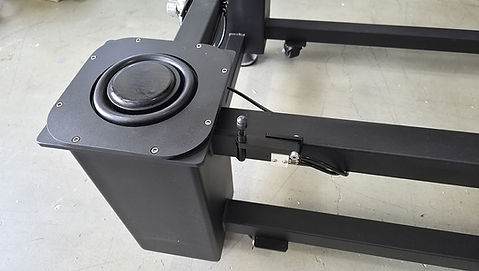

공압식 지지 시스템
Pneumatic Support System
공기스프링 사용 압력은 0.35~0.6 MPa이며, 공장 내 에어 배관 또는 별도의
에어 컴프레서와 연결하여 사용할 수 있습니다.
공기 소비량이 적고 내부 압력이 설정값 이하로 내려갈 경우 자동으로 공기를
공급하여 안정적인 방진 성능을 유지합니다.
필요에 따라 수동 밸브를 이용한 높이 조절 및 공기 배출도 가능합니다.
공기 공급 방식은 사용 환경에 따라
공장 에어 배관, 에어 컴프레서(Option), 질소 등으로 구성할 수 있습니다.
▪효과적인 진동 절연 시스템
공기스프링 내부의 공기와 보조 탱크 사이에 설치된 오리피스(Orifice)를 통해 공기가 이동하는 과정에서 진동 에너지를
감쇠시키는 방식으로 외부에서 전달되는 진동을 줄여줍니다.
▪자동 레벨링 시스템
실험 장비의 위치가 변경되거나 테이블 위 하중이 달라질 경우에도 자동 레벨링 밸브가 공기스프링 내부 압력을 조절하여
테이블 높이와 수평 상태를 일정하게 유지합니다.
제품 사양 Specifications
▪테이블 크기
▪지지대 크기
에어 아이솔레이터 Air Isolator Vibration Isolation System
에어 아이솔레이터(Air Isolator)는 공기스프링을 이용해 바닥에서 전달되는 진동을 줄이고,
광학테이블 상판을 안정적으로 지지하는 핵심 방진 장치입니다.
공기압을 이용해 높은 하중을 안정적으로 지지할 수 있으며, 자동 레벨링 시스템과 함께 구성할 경우 장비의 위치나
하중이 변하더라도 테이블의 높이와 수평 상태를 일정하게 유지하는 데 도움이 됩니다.
▪공기스프링형 광학테이블뿐만 아니라 에어 아이솔레이터(Air Isolator)만 별도 구매하실 수 있습니다.
기존 광학테이블이나 정밀 장비, 검사장비 등의 방진 성능 개선이 필요한 경우 사용 환경과 하중 조건에 맞춰
적용할 수 있습니다.
에어 아이솔레이터 BT AI 112
112×112×108 mm
에어 아이솔레이터 BT AI 152
152×152×108 mm
에어 아이솔레이터 BT BAI
