로터리 스테이지 기반 [비전검사스탠드]

보드테크는 스테이지 및 광학기기, 광학 기구 등을

자체 설계·제작해 온 기술력을 바탕으로

단순 구조물 제작을 넘어 정밀 정렬과 반복 재현성이 중요한

비전 검사 환경까지 고려한 스탠드를 제작하고 있습니다.

로터리 스테이지 기반 시스템의 특성을 이해하고

회전 중심 정렬, 카메라 시야 확보, 조명 각도 및 작업 공간까지

종합적으로 설계하여 안정적인 검사 품질을 확보하는 것이 강점입니다.

이번에 제작한 스탠드는

로터리 스테이지를 기반으로한 비전 검사 스탠드입니다.

회전 스테이지를 이용한 비전 검사 공정에 적용되는 구조로

검사 대상의 위치를 일정하게 유지하면서 안정적인 촬영 환경을 확보하는 것이 핵심입니다.

이번 스탠드는 장비 특성에 맞춰 높이 조절과 위치 정렬이 가능하도록 설계되었으며

반복 정밀도와 작업 편의성을 동시에 고려하여 제작되었습니다.

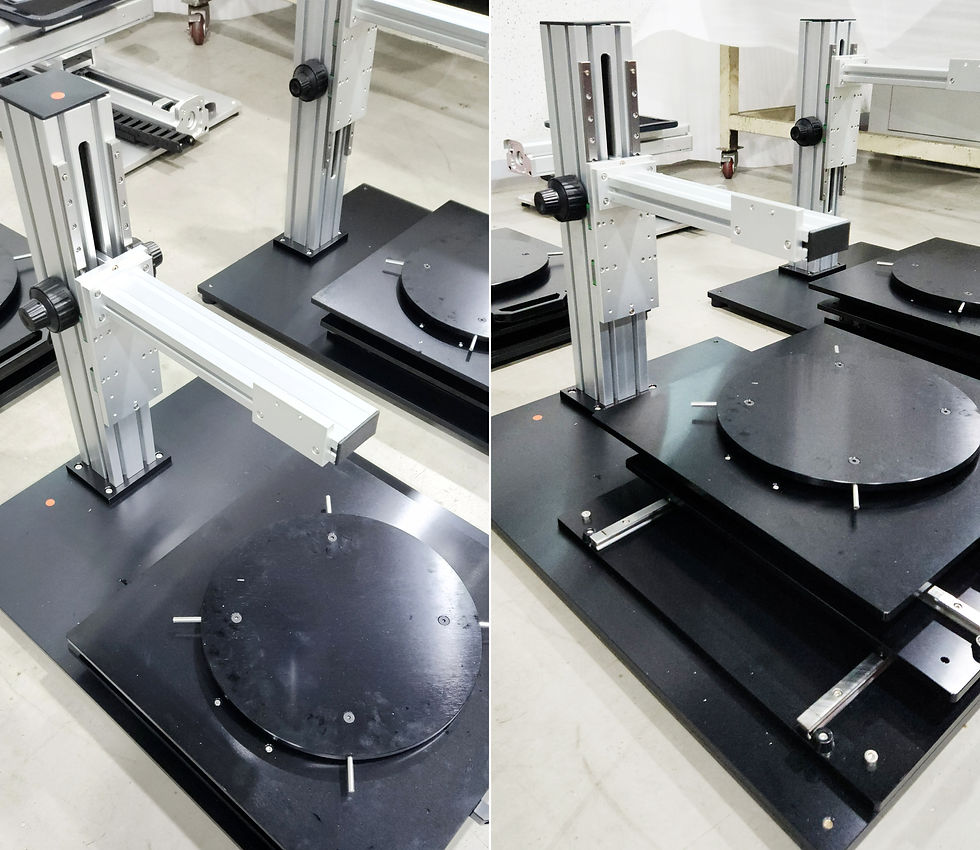

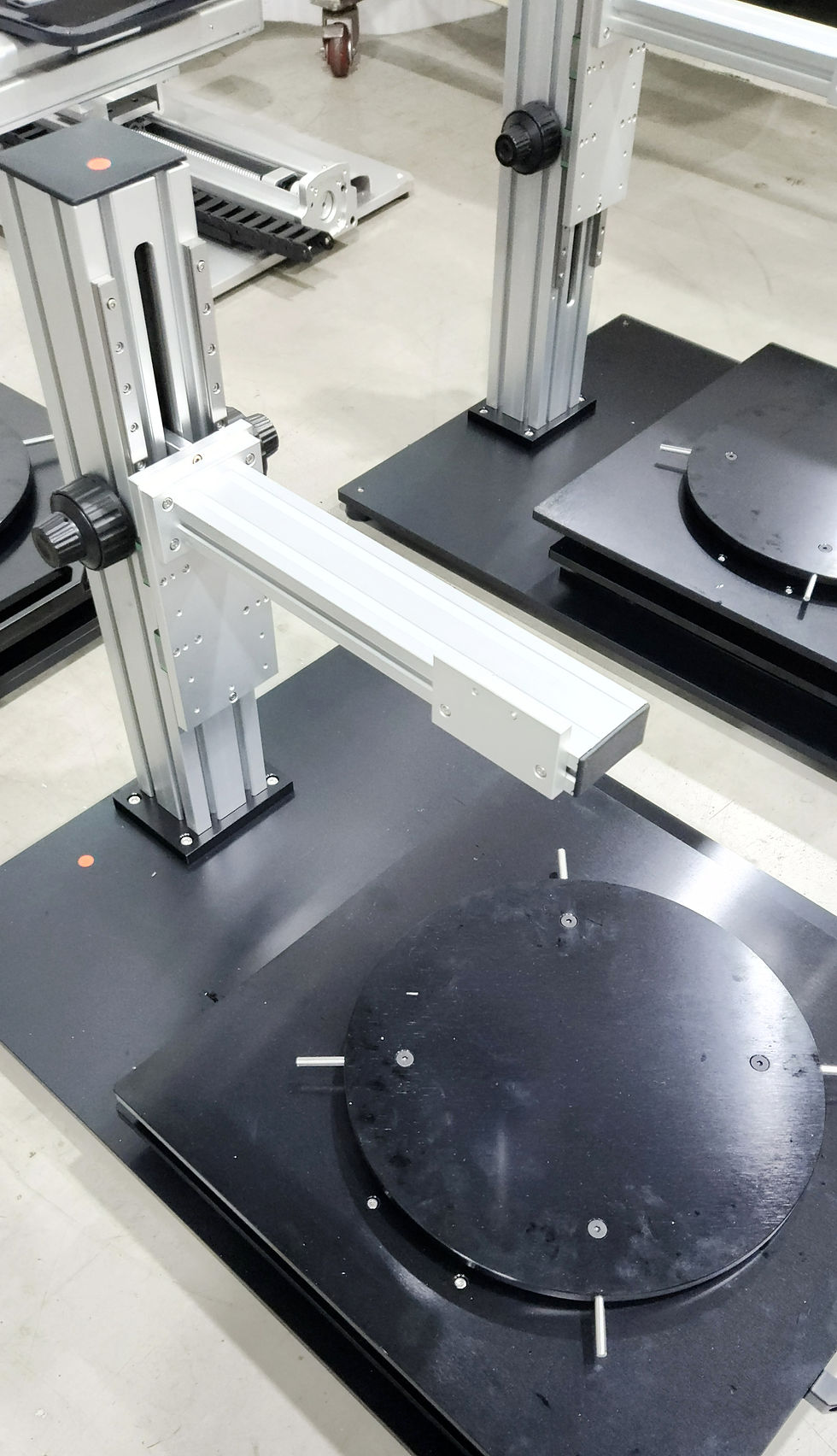

로터리 스테이지를 기반으로 한 스탠드는 중심이 되는 회전 스테이지를 기준으로

상부에는 카메라나 센서의 정밀 위치 조정을 위한

XY·Z 스테이지 및 틸트 스테이지가 함께 구성되어 있습니다.

하부에는 안정적인 지지와 진동 억제를 위한 베이스 프레임이 적용됩니다.

이러한 구성은 회전 중심과 검사 위치를 정확하게 일치시키고

반복 정밀도를 유지하는 데 핵심적인 역할을 합니다.

하단의 스테이지 동작 영상입니다.

직접 조작해본 결과

유격 없이 부드럽게 움직이면서도 묵직한 조작감이 느껴졌으며

이를 통해 구조적인 강성과 안정성, 그리고 높은 반복 정밀도를

동시에 확보했음을 확인할 수 있었습니다.

총 4대를 발주해주셨으며

각 스탠드는 로터리 스테이지를 중심으로 정밀 정렬이 가능하도록 설계·제작되어

안정적인 회전과 높은 반복 정밀도를 확보하였습니다.

또한 구조적 강성을 고려한 프레임 구성으로 진동을 최소화하고

실제 비전 검사 환경에서 신뢰성 있게 사용할 수 있도록 완성도를 높였습니다.

이번 프로젝트를 맡겨주신 고객사에 진심으로 감사드리며

앞으로도 신뢰에 보답할 수 있도록 최선을 다하겠습니다.
