[비전필름검사장비] 현장 맞춤 비전검사 솔루션

이번에 제작한 비전필름검사기는

보호필름, 광학필름, 라미네이션 필름 등 다양한 비전 소재를 대상으로

표면의 이물질, 스크래치, 오염, 기포 등을 검사하도록 설계되었습니다.

고해상도 카메라를 적용하며,

조명의 각도와 강도를 자유롭게 조절할 수 있어

이를 통해 필름 표면의 미세한 결함(이물, 기포, 긁힘 등)까지 정밀하게 인식할 수 있습니다

검사 테이블은 내부에 백라이트(LED 패널)를 장착해 균일한 광원을 제공하며

투명하거나 반투명한 필름의 오염과 미세 기포를 검사하기에 최적화되어 있습니다.

또한 강화유리 상판을 사용해 정밀한 평면도를 유지하고 내구성을 높였습니다.

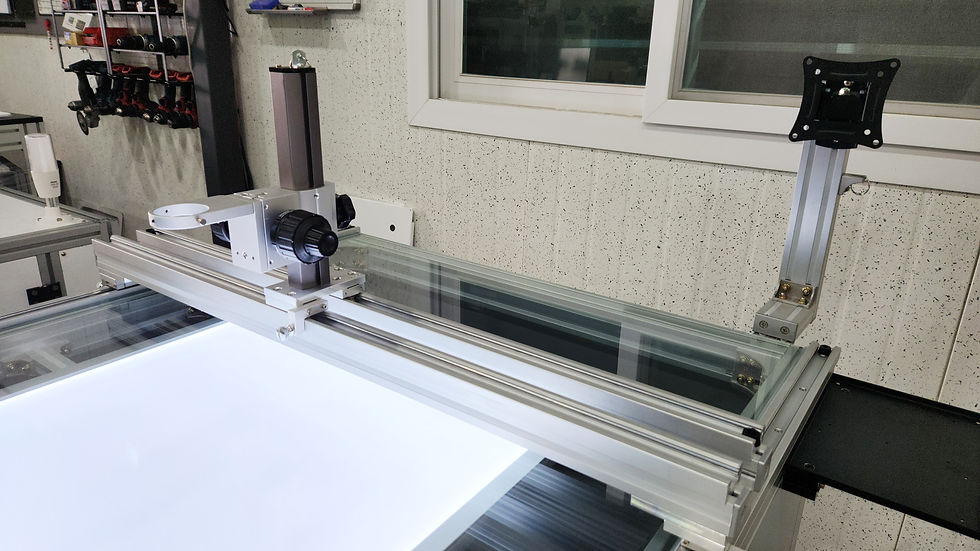

비전 카메라가 장착된 거치대는 고정밀 레일 시스템을 기반으로 설계되어

검사 구간을 따라 매우 부드럽고 안정적으로 이동할 수 있습니다.

이를 통해 카메라의 위치 정렬 오차를 최소화하고

연속 스캔 시에도 일정한 초점과 영상 품질을 유지할 수 있도록 하였습니다.

X-Y 이송 가이드 모듈은

카메라의 위치를 정밀하게 조정하고 반복적으로 안정 이동시키는 핵심 구조로

고해상도 영상 검사 시에도 미세한 흔들림이나 진동을 최소화하도록 설계되었습니다.

모듈 전체는 고강도 알루미늄 프로파일 프레임으로 제작되어

장시간 운전 중에도 구조적 뒤틀림이 없으며 높은 강성과 내구성을 확보했습니다.

디밍 컨트롤러로 내부 조명(백라이트)의 밝기 강도를

세밀하게 조절할 수 있도록 설계되었습니다.

조명의 밝기를 부드럽게 조정하며

광량 변화 시에도 플리커(flicker)나 색온도 편차 없이

안정적인 조명 환경을 제공합니다.

모니터 거치대

액세서리 선반

키보드트레이

하부 캐비닛은 전기 배선 및 제어장치 설치를 위한 전용 공간으로 구성되어 있으며,

내부에는 전선 인입을 위한 전용 홀이 마련되어 있어

전원선, 신호선, 통신 케이블 등을 안전하고 깔끔하게 배선할 수 있습니다.

이번에 제작한 비전필름검사기는

필름 표면의 미세한 결함까지 정밀하게 검출할 수 있도록

기계 구조, 조명 제어, 비전 알고리즘 전반을 최적화한 시스템입니다.

앞으로도 현장의 요구에 맞춘

맞춤형 비전검사 솔루션을 지속적으로 개발해 나가겠습니다.
