울산과학대학교 [고정형광학테이블 BTR121210] 납품후기

광학 장비의 성능은 단순히 장비 자체의 정밀도만으로 결정되지 않습니다.

아무리 고가의 레이저 시스템이나 정밀 측정 장비를 사용하더라도

바닥 진동이나 미세한 흔들림이 발생하면

측정 오차가 커지고 결과의 신뢰성이 떨어질 수 있습니다.

따라서 레이저 연구 장비, 광학 측정 장비, 웨이퍼 검사 장비, 정밀 비전 검사 장비와 같은

고정밀 시스템에서는 외부 진동을 최소화하고

안정적인 작업 환경을 제공하는 광학테이블이 필수적으로 사용됩니다.

특히 광학테이블은 높은 강성과 우수한 평탄도를 바탕으로

광학 부품, 카메라, 스테이지, 레이저 헤드 등을 정확하게 고정할 수 있으며

미세한 진동까지 흡수하여 장비가 본래의 성능을 안정적으로 유지할 수 있도록 지원합니다.

이러한 이유로 대학 연구실, 국가 연구기관, 반도체·디스플레이 산업,

정밀 계측 분야에서는 광학테이블을 핵심 인프라로 활용하고 있습니다.

최근 울산과학대학교에서 의뢰한 광학테이블은

전형적인 광학 실험실용 광학테이블 사양으로

일반적인 작업대나 실험용 테이블이 아닌 고정밀 연구 및 측정 환경을 위한 제품이었습니다.

요청한 광학테이블은 100mm 두께의 고강성 상판, M6 × 25mm GRID 홀 패턴,

우수한 평탄도와 직진도, 그리고 진동 감쇠 기능을 갖춘 구조로

미세한 진동과 외부 환경의 영향을 최소화하여

정밀한 광학 실험과 측정이 가능한 모델을 원하셨습니다.

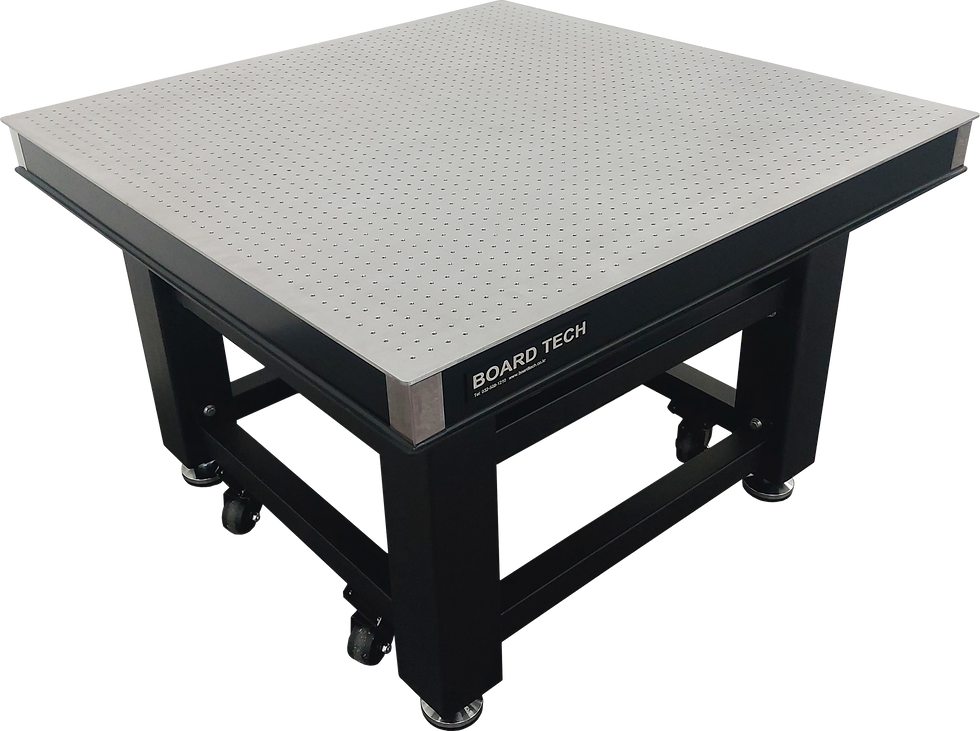

납품 완료한 보드테크의 광학테이블 BTR121210은

외형 크기 1,200 × 1,200 (가로 × 세로)의 고정형 광학테이블로

정밀 광학 실험과 측정 환경을 위해 설계된 제품입니다.

100mm 두께의 고강성 상판을 적용하여 우수한 강성과 안정성을 확보하였으며

장시간 사용 시에도 변형을 최소화하여 안정적인 실험 및 측정 환경을 제공합니다.

상판 평면도는 600 × 600mm 영역 기준 ±0.1mm 이내의 정밀도를 만족하여

광학 부품의 정렬과 고정밀 측정 작업에 적합합니다.

또한 M6 × 25mm Pitch의 표준 GRID 홀 패턴을 적용하여

광학 마운트, 스테이지, 레이저 장비, 비전 카메라, 센서 등

다양한 장비를 편리하게 설치하고 위치를 조정할 수 있습니다.

홀 가공 사양은 직경 6.2~6.6mm, 유효경 5.35~5.47mm,

골지름 4.917~5.153mm의 M6 탭 규격을 적용하였으며

1500mm 길이 기준 직선도 0.1mm 이내의 높은 정밀도를 제공합니다.

또한 타이바(Tie Bar) 연결 방식의 고정형 지지 시스템과

고무 마운트 댐핑 구조를 적용하여 외부 진동을 효과적으로 감소시켜

정밀 측정 및 광학 실험 환경에 적합합니다.

높이 조절은 ±20mm 범위에서 가능하며

설치 및 이동의 편의성을 위해 이동식 캐스터를 부착하였습니다.

프레임은 열처리 후 분체도장(흑색) 마감 처리하여 내구성과 외관 품질을 높였습니다.

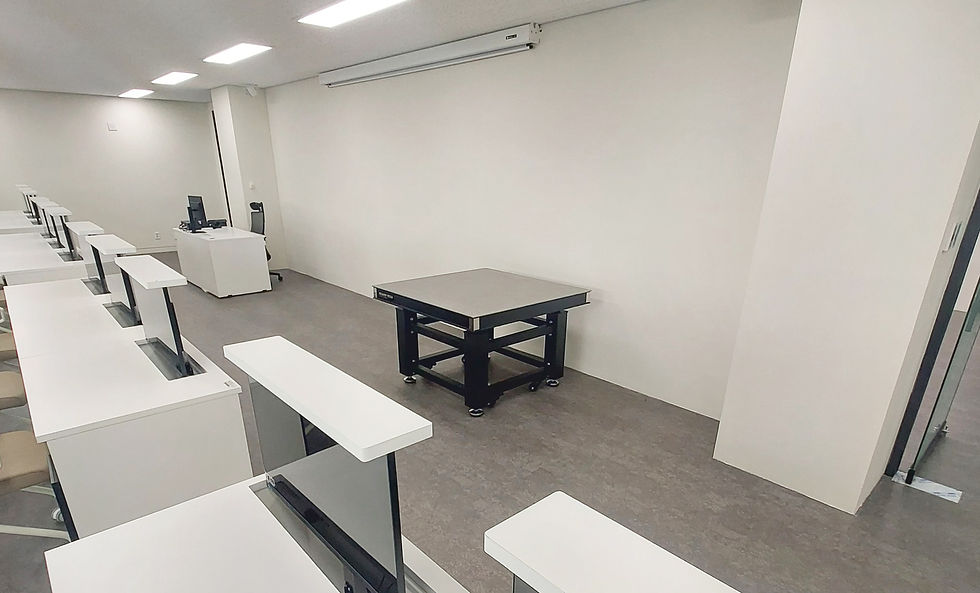

이번 울산과학대학교 광학테이블 납품은

일반적인 연구실이나 실험실이 아닌 강의실에 설치된 사례입니다.

학생들이 광학 장비와 측정 시스템을 직접 다뤄보며 실습할 수 있는

교육 환경을 구축하기 위한 목적으로 도입되었는데요.

실제 산업 현장과 연구 환경에서 사용되는 장비를 직접 경험할 수 있어

학생들의 이해도를 높이고, 보다 실무 중심의 전문 교육이 가능할 것으로 기대됩니다.

발주를 맡겨주신 울산과학대학교 관계자분들께 진심으로 감사드리며

본 광학테이블이 학생들의 실습과 교육에 많은 도움이 되기를 바랍니다.
