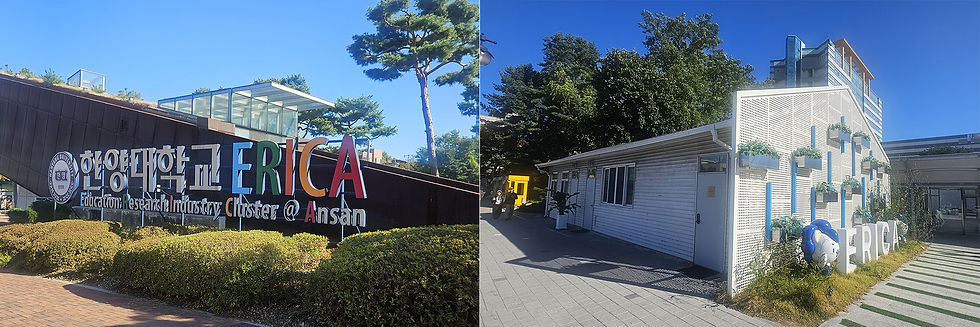

한양대학교ERICA [고정형광학테이블 BTR100810] 납품후기

광학 실험이나 정밀 측정에서는

장비의 설치 상태와 작업대의 안정성이 매우 중요합니다.

특히 작은 흔들림이나 진동에도 실험 결과가 영향을 받을 수 있기 때문에

견고한 구조와 높은 강성을 갖춘 광학테이블이 필요합니다.

고정형 광학테이블은

안정적인 장비 설치와 다양한 실험 환경에 대한 대응력,

합리적인 경제성을 갖추고 있어

연구기관, 대학 연구실 및 산업 현장에서 꾸준히 활용되고 있습니다.

제작이 완료된 BTR100810 은 출고에 앞서

제품의 외관 상태와 규격, 상판의 가공 상태 및 하부 지지대의 조립 상태 등을

꼼꼼하게 확인하는 최종 검수 과정을 거쳤습니다.

검수 후 납품 및 설치 일정을 조율하여 제품을 안전하게 운송하였으며

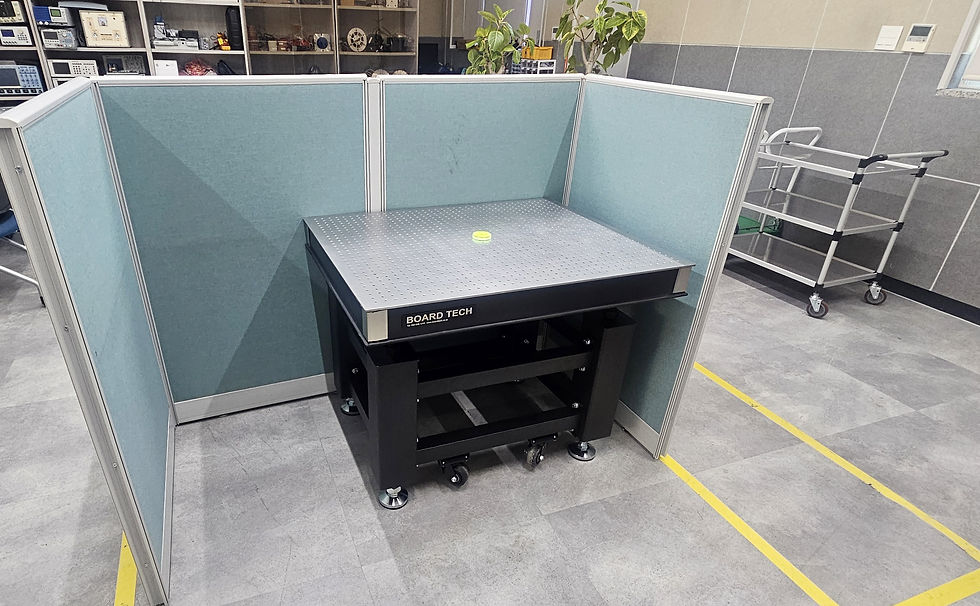

현장에서 지정된 위치에 광학테이블을 설치하였습니다.

이번에 납품한 BTR100810의 상판 크기는 1,000 × 800mm

두께는 100T로 제작하였습니다.

상판은 SUS430 스테인리스 소재를 적용하여 내식성과 표면 내구성을 고려하였으며

깔끔하고 견고한 외관을 갖추도록 제작하였습니다.

광학테이블 상판에는 25mm 간격으로 M6 탭홀을 균일하게 가공하여

레이저 장비, 렌즈, 미러, 광학 마운트, 정밀 스테이지 및

각종 실험 장치 등을 자유롭게 배치하고 고정할 수 있습니다.

규칙적으로 배열된 탭홀은 별도의 추가 가공 없이

다양한 광학기기와 실험 장비를 설치할 수 있다는 장점이 있으며

연구 과정에서 장비의 위치를 변경하거나 새로운 장치를 추가할 때도

유연하게 대응할 수 있습니다.

상판의 평탄도는 600 × 600mm 영역을 기준으로 ±0.1mm 이내로 관리하여

광학기기와 정밀 측정장비를 일정한 기준면 위에 설치할 수 있도록 제작하였습니다.

하부에는 4개의 지지 기둥으로 구성된 고정형 지지대(Rigid Support)를 적용하였습니다.

견고한 지지 구조를 통해 두꺼운 광학테이블 상판과 설치 장비의 하중을

안정적으로 지지할 수 있으며

외부 하중이나 장비 운용 중 발생할 수 있는

작업대의 흔들림과 구조적 변형을 줄이는 데 유리합니다.

또한 이동용 캐스터와 높이 조절좌를 함께 장착하여

필요에 따라 장비를 이동할 수 있도록 하였으며

설치 후에는 높이와 수평을 조절하여 안정적인 작업 환경을 구성하였습니다.

BTR100810 고정형 광학테이블은

각종 광학기기와 정밀 스테이지를 설치하는 연구 환경은 물론

레이저 실험, 비전검사, 정밀 측정 및 자동화시스템 연구 등

다양한 분야에서 폭넓게 활용할 수 있습니다.

이번 제품을 믿고 발주해 주셔서 감사드리며

납품한 광학테이블이 안정적인 실험 환경을 조성하고

다양한 연구개발 활동에 실질적인 도움이 되기를 바랍니다.

감사합니다.
