[조선대학교] 고정형광학테이블 BTR180805-6Set 납품 후기

조선대학교에서 발주한

고정형 광학테이블 BTR180805 6Set 납품 후기입니다.

조선대학교에서 발주한 BTR180805는

구조 강성과 안정성을 중심으로 설계된 고정형 광학테이블로

레이저 실험·광학 정렬·정밀 측정 환경에 최적화된 베이스를 제공합니다.

50mm 두께의 고강성 상판과 Broadband Damping 구조를 적용해

외부 진동 영향을 효과적으로 감쇠하며

실험 반복 시에도 높은 안정성을 유지합니다.

BTR180805
테이블 크기	1,800 × 800 × 50 mm
전체 높이	800 mm (바닥~상판면)
표면 평탄도	0.2 mm
중량	180 kg
상판 재질	SUS 430 Stainless
탭 홀 규격	M6 Tap 1.0
홀 간격	25.0 mm Grid
홀 보드 간격	37.5 mm
감쇠 구조	Broadband Damping

Rigid Optical support
지지대 높이	750 mm
방진 고무	부착
캐스터	부착
높이 조절 기능	가능
마감 색상	열처리 흑색 도장

이번 프로젝트는 총 6Set의 광학테이블을 설치하는 작업으로

장비 수량이 많은 만큼 설치 정밀도 관리가 중요한 현장이었습니다.

특히 광학 실험용 테이블은 구조 강성이 높고 중량이 크기 때문에

이동과 배치 작업에서도 안전 관리와 하중 분산을 고려해야 했으며,

설치 후에는 각 테이블의 수평도와 지지 상태를 개별적으로 점검해

진동 전달이 최소화되도록 세팅을 진행했습니다.

단순한 가구 설치가 아니라, 정밀 실험 장비의 기반을 구축하는 작업인 만큼

작업 시간과 공정 관리가 중요했던 프로젝트였습니다.

다행히 모든 공정을 계획대로 마무리하여

6Set 광학테이블 설치가 안정적으로 완료되었습니다.

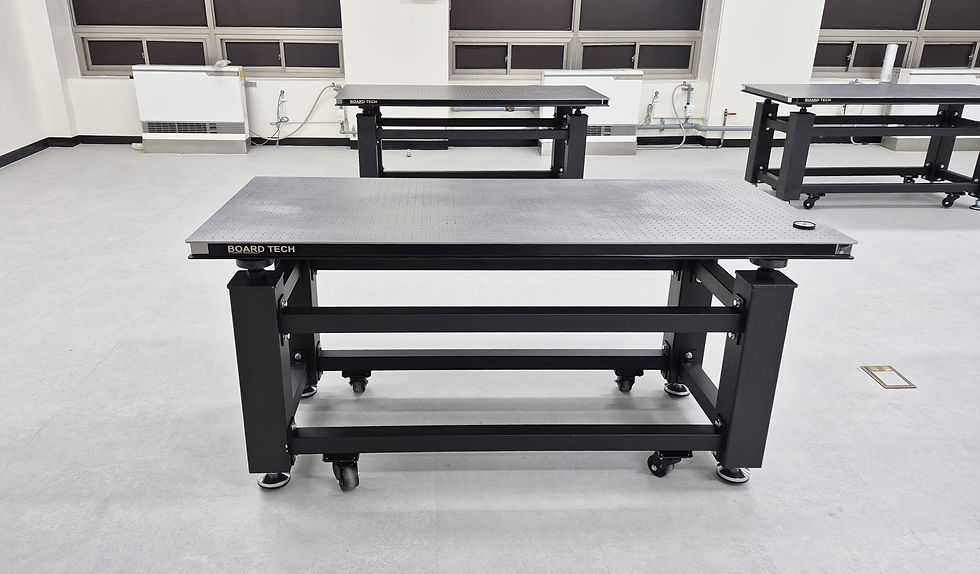

설치 완료 후 촬영된 이미지를 보시면 넓은 실험실 공간 안에

각 테이블이 충분한 간격을 두고 배치된 모습을 확인하실 수 있습니다.

이는 단순한 공간 확보 목적이 아니라, 실제 광학 실험 환경을 고려한 것으로

레이저 경로 구성, 광학 부품 정렬, 장비 추가 설치 등 실험 세팅 과정에서

작업자가 자유롭게 접근할 수 있는 작업 동선이 확보되어야 하기 때문입니다.

또한 인접 테이블 간 물리적 접촉이나 진동 전달을 최소화해

실험 안정성을 높이는 효과도 있습니다.

향후 장비 확장이나 추가 모듈 설치 시에도

유연하게 대응할 수 있도록 고려한 배치입니다.

참고용으로 생성된 AI 시뮬레이션 이미지입니다.

이번에 납품된 BTR180805 광학테이블 6Set는

조선대학교 광학실험실에 설치되었으며

앞으로 진행될 다양한 광학 실험과 연구 활동에 안정적인 기반이 되기를 바랍니다.

정밀한 실험 환경 구축에 조금이나마 보탬이 될 수 있어 뜻깊게 생각하며

믿고 발주해 주셔서 진심으로 감사드립니다.

앞으로도 연구 현장에서 최상의 성능을 발휘할 수 있도록

지속적인 지원과 기술 서비스로 함께하겠습니다.
