한*****디 [비전검사스탠드 VS0404508] 납품후기

비전 검사 스탠드는 카메라, 렌즈, 조명 등의 비전 장비를

원하는 위치에 안정적으로 고정하여

제품의 외관, 치수, 형상, 조립 상태 등을 검사할 수 있도록 구성하는 장치입니다.

단순히 카메라를 올려놓는 거치대가 아니라

검사 위치와 촬영 조건을 일정하게 유지하기 위한 기본 구조물이라고 볼 수 있습니다.

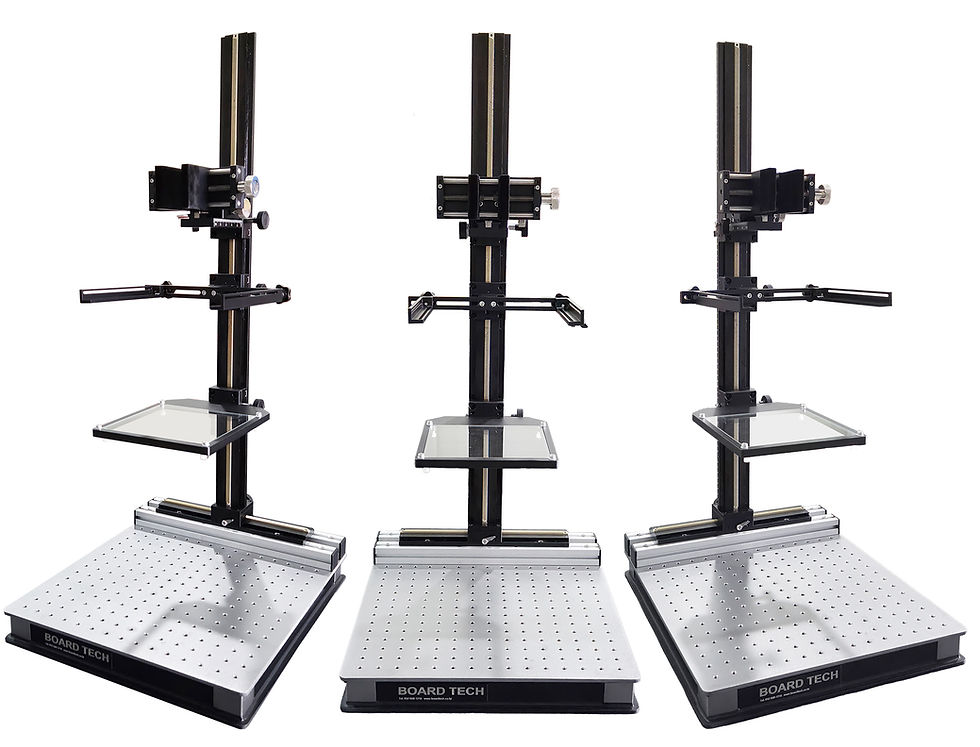

비전 검사 스탠드 VS 0404508은 전체 크기 400 × 450 × 800 mm(H)로 제작하였습니다.

하부에는 400 × 450 × 50 mm(t) 규격의 광학정반이 적용되었습니다.

정반 표면에는 M6 탭 홀이 일정한 간격으로 가공되어 있어

비전 카메라, 조명, 지그, 스테이지 및 각종 광학 부품을

원하는 위치에 안정적으로 고정할 수 있습니다.

위치 조정을 위해 X축은 약 250~300 mm,

Y축은 약 50~100 mm, Z축은 약 800 mm 범위의 스트로크를 확보하여

검사 대상과 카메라 위치에 맞게 조절할 수 있습니다.

X축과 Y축에는 장축 랙&피니언 스테이지를 적용하였습니다.

이를 통해 검사 대상물의 크기와 위치에 따라

전체 비전 시스템의 중심을 정밀하게 정렬할 수 있으며

카메라 광축과 검사 영역의 중심을 맞추는 작업이 용이합니다.

또한 랙&피니언 방식은 장거리 이동에서도 빠르고

안정적인 위치 조정이 가능해

다양한 크기의 검사 대상에 유연하게 대응할 수 있습니다.

최종 검수까지 이상 없이 마친 후 고객사에 납품을 완료하였습니다.

이번 비전 검사 스탠드는 실제 검사 환경과 사용 목적을 고려하여

안정적인 구조와 정밀한 위치 조정이 가능하도록 제작하였습니다.

발주에 감사드리며

앞으로도 고객의 작업 환경과 요구사항에 적합한

비전 검사 장비 및 정밀 스탠드를 제공할 수 있도록 노력하겠습니다.
